MDSIN品质提供的超短波电疗机（落地式、脉冲）

用途和结构：
       电疗机工作原理是采用2只电子管组成高频振荡电路，产生频率为3MHz～45MHz之间的射频率，
通过输出线、电容式电极板传送射频功率至患者患部进行治疗、康复。

    其预期用途是将患者患部置于两片电容式电极板之间，在高频电场作用下，肌体表面和深层组织产生热效应并均匀受热，从而起到治疗效果。

    电疗机具有自动稳压、电子定时、声光提示等功能。
    电疗机有五种不同治疗剂量，适当选择治疗剂量，可以满足不同病例的需要。特别适合医院理疗科、康复科使用。

 正常工作条件：

a)  环境温度5℃～40℃

b)  相对湿度≤80%

c)  电源额定电压和频率：a.c.220V，50Hz

d)  输入功率：700VA


使用方法：
注意！使用前，必须详细阅读禁忌症、注意事项、警示及提示性说明！

1、电疗机的使用方法请参照相关型号的面板结构图，并按顺序操作。

2、打开包装箱，检查电疗机成套附件是否齐全，电子管有无破裂损坏。

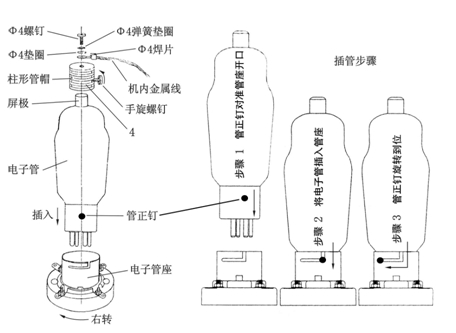

3、对于DL-C-B，先拆卸后板，DL-C-BⅡ、DL-C-M（脉冲）超短波电疗机，拆卸电疗机上面板，将正面左右两端的紧固螺钉松开，DL-C-C则拆卸上盖板，将两只FU-811电子管按图步骤插入管座。插管时要抓紧管脚底部，且不要用力过猛，防止管脚底部与玻璃管罩脱离。
4、将振荡线圈（固定在塔形瓷座上）的两条金属纺织线端头焊片，按图用螺钉安装在柱形管帽上，并将管帽安装在FU-811电子管屏极上。

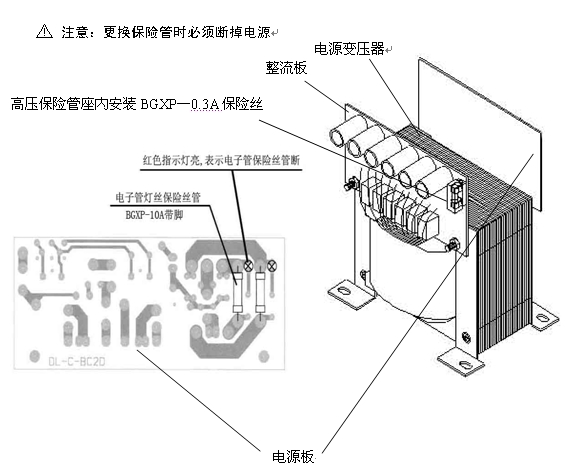

更换灯丝和高压保险丝管示意图：

   如果开机后发现电子管不亮，应检查电子管是否安装正确。安装电子管时，一定要按图机内FU-811电子管安装示意图中步骤1、步骤2、步骤3操作。如果只进行步骤1和步骤2而未进行步骤3将管钉顺时针旋转到位，这时会引起管座内部短路，变压器上电源板的红色指示灯亮，表示电子管灯丝保险丝管烧断。应按步骤3将电子管上的管钉顺时针旋转到位后，更换红灯亮的灯丝保险丝管。

作为众多知名品牌的合作伙伴，MDSIN麦森以其优良的品质和服务来保证阁下员工的职业健康，安全环境和美好未来。

1.       输出功率：200W

2.       工作频率：27.12MHz

3.       治疗时间：分10、15、20、25、30min五档，各档误差+10%

4.       脉冲调制频率：分 疏70Hz、密350Hz二档

5.       使用电源：a.c.220V，50Hz

6.       输入功率：700VA

7.       工作制：连续工作48.       使用环境：环境温度5℃～40℃，相对湿度≤80%9.       外形尺寸：430mm×330mm×830mm10.   重    量：30kg

FU-811电子管4只，大、中、小号电极板各1对，大：226mm×146mm，中：196mm×126mm，小：126mm×86mm，输出线2条，电源线1条，保险丝管BGXP—10A带脚2只（用于FU-811电子管灯丝保险），BGXP—0.3A 4只（用于直流高压保险）
